FiXar designed and built a Water Cooling Fixture for automotive fuel tanks. The fixture accurately supports and shapes the plastic fuel tank during the cooling process, ensuring dimensional stability, repeatability, and high production quality.
FiXar heeft een volledig op maat gemaakte waterkoelopstelling ontworpen en vervaardigd voor een productieproces van brandstoftanks voor de automobielindustrie. De opstelling is ontworpen om de blaasgegoten brandstoftank direct na de productie stevig te positioneren, waarbij de geometrie behouden blijft terwijl de tank in een waterbad afkoelt om de vereiste maatnauwkeurigheid te bereiken.

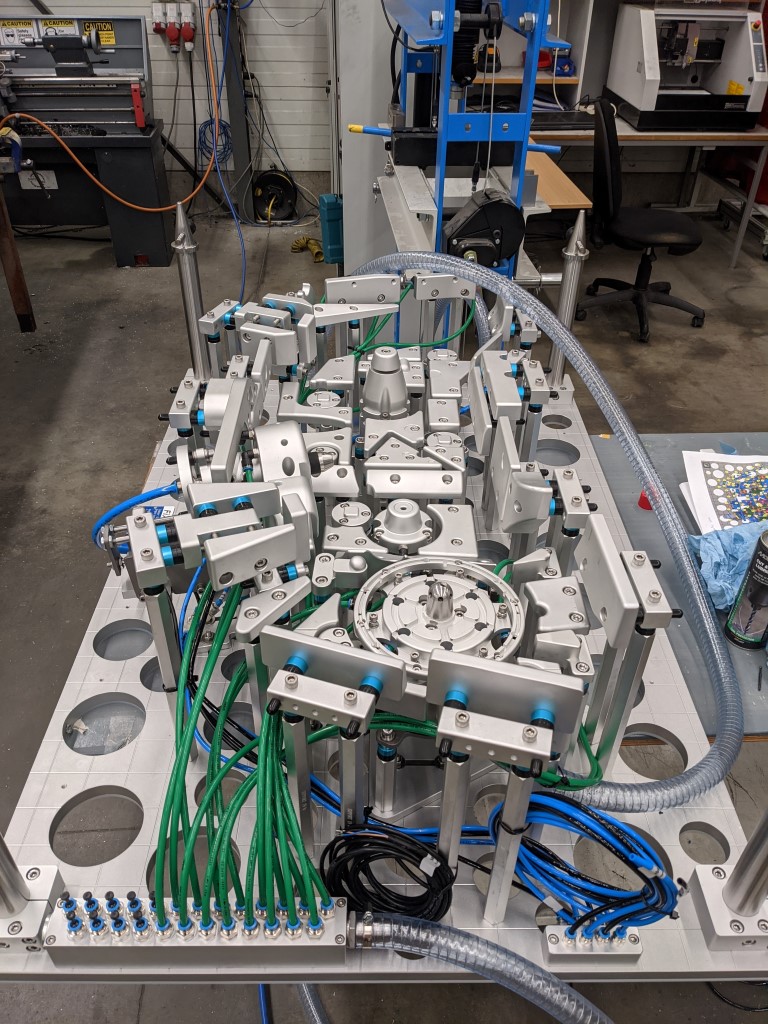

De opstelling bestaat uit een uit aluminium precisiebewerkt frame met bovenste en onderste basisplaten, lichtgewicht maar stijve steunconstructies, verstelbare steunpunten en meerdere pneumatische klemunits die zorgen voor een herhaalbare positionering van elk onderdeel. De basisplaten zijn voorzien van grote doorstroomopeningen, waardoor het water onbelemmerd kan circuleren voor een gelijkmatige koeling, terwijl het totale gewicht van de opstelling tot een minimum wordt beperkt.
Om de flexibiliteit en bruikbaarheid op lange termijn te maximaliseren, is de fixture voorzien van verstelbare steunen met verwisselbare vulplaatjes voor fijnafstelling, geïntegreerde waterverdeelblokken, pneumatische snelkoppelingen en een ergonomisch ontwerp voor eenvoudig laden en lossen. Alle aluminium onderdelen zijn geanodiseerd voor een betere duurzaamheid en corrosiebestendigheid, waardoor de opspanning geschikt is voor intensieve productieomgevingen.
De voltooide fixture illustreert de expertise van FiXar op het gebied van het ontwerpen van uiterst nauwkeurige productiegereedschappen, waarin robuuste werktuigbouwkunde, produceerbaarheid en gebruiksgemak worden gecombineerd. Van ontwerp en verspanen tot assemblage, documentatie, testen en eindkeuring: het gehele project werd in eigen beheer uitgevoerd, wat resulteerde in een betrouwbare oplossing die volledig is afgestemd op het productieproces van de klant.
